Chce dodac do swojej 116ki el. szyby mam orginalna wiazke i jak powinna byc wpieta do puszki bezpiecznikow ? podobno pod 2 bezpieczniki ? 8A? czy szyby dzialaja gdy kluczyka nie ma w stacyjce ? albo do czego sie wpiac z nia co radzicie ?

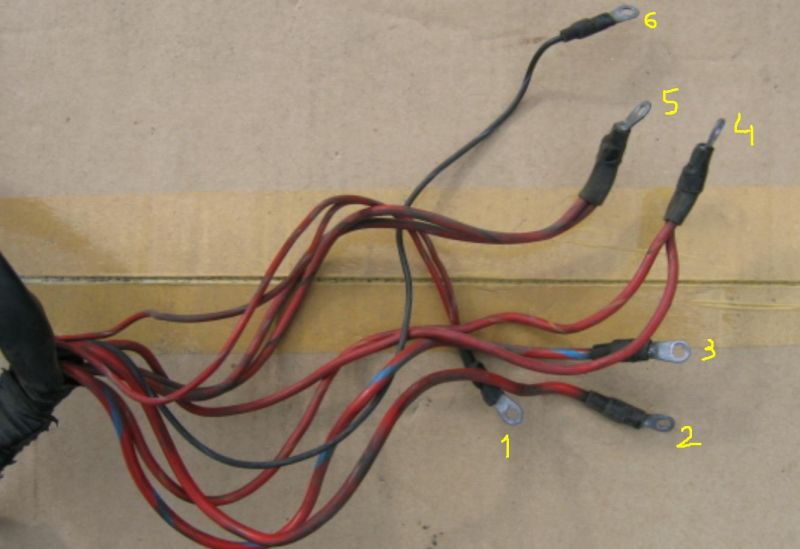

czerwone to + czarny nr 6 ?? a brazowe to masa.

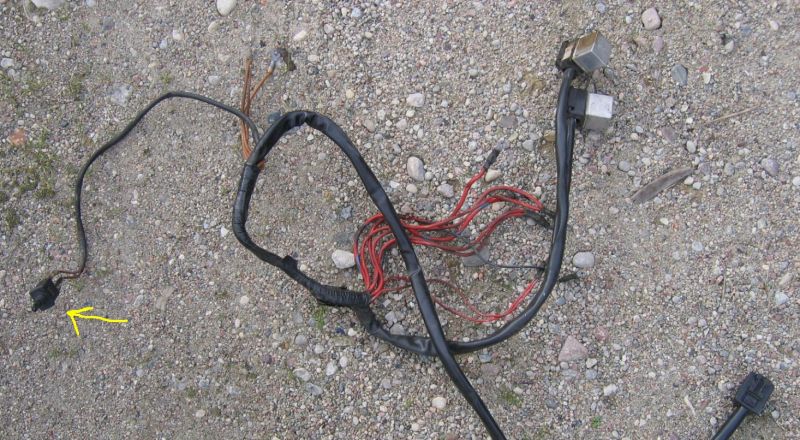

Co daje ten przycisk po otwarciu drzwi zaznaczony ---->



Jak sie zabrac do wstawienia podnosnikow w drzwi jakies rady ?

_________________
W116 280SE `79
S204 220cdi `08

EX:
w123 240D `77
w124 E250
w124 250D `91
S203 220cdi lift

Było sporo tematów o elektryce szyb do W123 (jest identycznie jak ze 116), więc warto poszukać.

Od siebie mogę dodać, że ten przycisk jest właśnie odpowiedzialny za działanie szyb przy wyjętym kluczyku ze stacyjki.
Montuje się go na słupku przednim od strony kierowcy i wtedy przy otwartych drzwiach szybki chodzą a przy zamkniętych już nie.

_________________
W123 200 '82

U mnie przy otwartych drzwiach chodzą wycieraczki.

_________________
W123 200 W123 230E W124 230E W201 190E C124 300CE S210 E420 W140 300SE 2.8 R129 280SL C124 E220 W220 320 CDI
C219 320 CDI

Dzieki ale juz wczoraj do tego doszedlem

czy zebatki powinny byc czyms nasmarowane czy na sucho powinny chodzic? tak samo z prowadnicami szyby ?

czy zebatki sa rozbieralne czy sa na stale w podnosniku ?

szukalem ale nie znalazlem dokladnej odpowiedzi pod ktore bezpieczniki sie wpiac poszczegolnymi kablami

Ja zakładałem taka wiązke ale do beki, przypuszczam że w W116 jest podobnie. Masz schemat elektryczny do tego samochodu? Jak by ktoś miał to bez problemu doszlibyśmy gdzie i co wpiąć.

Jeśli masz tylko to co pokazałeś na zdjęciu to brakuje Ci dodatkowej listwy z dwoma bezpiecznikami (a,b) którą sie wmontowuje w skrzynkę z bezpiecznikami. Kable nr 1,3,5, wpinamy do tej listwy której nie masz, kable nr 6, 2, 1 wpianasz do bezpieczników nr 2 i nr 4. Wiązkę brązowych kabli przykręcamy gdzies do blachy.

Tak przynajmniej jest w beczce do 1980r, moge zamieścić dokładny schemat. Aha i jedna rada; wyjmij akumulator i sprawdz na krótko czy całość działa, moze być padnięty np przekaźnik.

pozdr

poszedl priv

_________________
W116 280SE `79
S204 220cdi `08

EX:
w123 240D `77
w124 E250
w124 250D `91
S203 220cdi lift

Z jakiego roku był samochód z którego wymontowano wiązkę? Przypuszczam że po 79 bo zgodnie ze schematem w 280SE 79' nie ma przełącznika do zamontowania w słupku koło drzwi, co za tym idzie jest tylko jeden przekaźnik.
Podaj dokładnie jakie są kolory kabli pod tymi numerami na zdjęciu bo słabo widać.

pozdr

2 kable czerwono białe w oczku

jeden gruby czerwony

jeden gruby czerwono niebieski

czerwono żółty i czerwony w oczku

czerwono czarny czerwono biały w oczku

czarno biały

_________________
W116 280SE `79
S204 220cdi `08

EX:
w123 240D `77
w124 E250
w124 250D `91
S203 220cdi lift

Alles Klar:

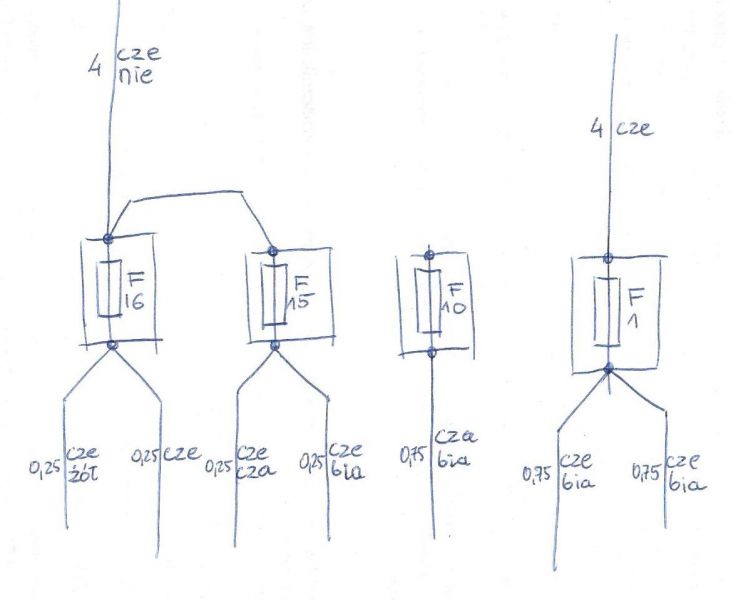

http://www.w114-115.org.pl/forum/img01/ ... bki116.jpg

Mam nadzieje ze schemat jest zrozumiały.
Kolejne bezpieczniki (fuse) są odpowiedzialne za:

Fuse 1 - 8A
.
.
.

Fuse 10 - 16A
Auxiliary fan relay
Electric windows
Sliding roof

Fuse15 - 16A
Left rear el. window
Right front el. window

Fuse16 - 16A
Left front el window
Right rear el. window

Przy rozkręcaniu bezpieczników uważaj zeby nie pogubić pozostałych kabelków, moze byc problem.
Przed całą zabawą odłącz mase od baterii, łatwo o przypadkowe zwarcie przy montazu.
Wiązkę brązowych kabli przykręcasz do blachy oczyszczonej z lakieru.
Przygotuj się że montaz może potrwac tydzień, rożne cuda sie zdarzają.
Ja starałem się przeprowadzić wiązki jak najbardziej oryginalnie; trzeba sciągnąć wykładziny fotele, rozebrać konsole srodkową, słupki... Potem mozolne przeciąganie kabli drutami pod wykładzinami i przez otwory w słupkach i drzwiach. Generalnie zadanie jest trudniejsze niz sie wydaje. Ja robiłem każde drzwi po kolei, wciągając wiazkę i od razu wpinając siłownik.
Sprawdx też każdy silnik po kolei czy gładko chodzi i czy nie jest pogięty, pamiętaj o nasmarowaniu itp.
Zwróć uwagę na polaryzacje kabli przy siłownikach i nie pomyl wtyczek przy przełacznikach.

Plug 'n Play;]
