Witam
Dalej walcze z radyjkiem, teraz szukam sygnalu gal, czyli sygnalu z licznika.
Wiem, ze 124 ma licznik na linke, ale slyszalem, ze gdzies przy zegarze taki sygnal jest wypuszczony. Moze wiecie skad, robiliscie cos takiego, moze wiecie w jaki sposob sobie z tym poradzic.
Jak maja rozwiazane to taksowki, przecierz 124 w taxi jest duzo, musza miec w jakis sposob podlaczone taksometry.
Samochod to 124 300CE automat 1988r.
Dziekuje za pomoc

_________________
Pozdrawiam
Michał Dębski
Mercedes R107 560SL '86
Mercedes C140 500CL '96
Mercedes W124 300CE '87 - Sprzedam niestety
Toyota Land Cruiser HDJ100 '00

gruby czarny z wtyczka jakby koncentryk

_________________
... jasiu powiedz panu co on może panu majstrowi ...

Ok, ale gdzie go szukac, bo przy zegarach nic takiego nie widzialem.

_________________
Pozdrawiam
Michał Dębski
Mercedes R107 560SL '86
Mercedes C140 500CL '96
Mercedes W124 300CE '87 - Sprzedam niestety
Toyota Land Cruiser HDJ100 '00

Niewiele grzebałem przy 124kach. Udało mi się znaleźć takie obrazki -może coś pomogą:

_________________
MB - mój drugi dom

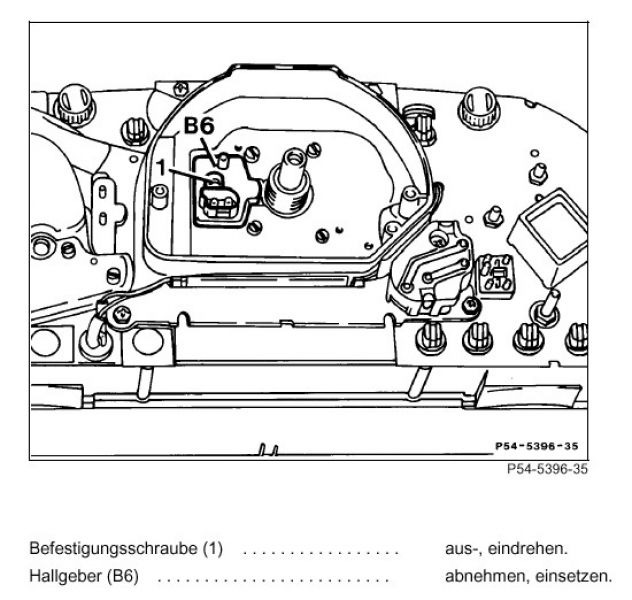

W moim poprzednim W124 250TD wymieniałem licznik bo był wsadzony od benzynki, więc oszukiwał i właśnie w miejscu zaznaczonym na rysunku był ten cały czujnik halla.
W "prawidłowym" liczniku, który po mozolnych poszukiwaniach zakupiłem na allegro w tym miejscu była plastikowa zaślepka, którą można wyrwać i wkręcić czujnik.
Wnioskuję z tego, że nie w każdym liczniku to było, może się zdarzyć, że Twój tego mieć nie będzie.

_________________
W140 350TD (kruszynka); Porsche 944 (zwyrolek), W202 200D afftomat (celinka)
ex: S210 300TD(prawie mercedes), W124 250D, W126 380SE (wszystkomający), 3x924, W124 250TD, 601S de Luxe, 2xW123, 106, scorpio i... inne ;)

jak nie mazs termometru zewnterznego albo tempomatu to tego nie znajdziesz! ja do siebie dokupilem na ebayu...

_________________
S123 230TE '81+pare innych

Mam termometr zewnetrzny, i chyba kojarze jakas taka kostke, powiedzcie tylko prosze gdzie konkretnie podlaczyc ten kabelek, bo po niemiecku nic nie kumam.

_________________
Pozdrawiam
Michał Dębski
Mercedes R107 560SL '86
Mercedes C140 500CL '96
Mercedes W124 300CE '87 - Sprzedam niestety
Toyota Land Cruiser HDJ100 '00

nr 1 oznaczone właśnie jest złącze tego przetwornika
na okrągłym pinie jest wyjście impulsów, poniżej jest podłączone zasilanie
jeśli nie masz przetwornika mechanicznego na sygnały elektryczne to możesz zrobić to tak jak w taksówkach, zamontwać na lince przetwornik drogi

jeśli chcesz to za 70PLN (łącznie) mogę Ci załatwić taki przetwornik


wraz z tulejkami

(do licznika i do linki) do W124

_________________
www.sorrento.turek.pl

Ok, czyli rozumiem, ze do pin nr 1 podlaczam kabelek z radia, do tych dwoch ponizej zasilanie czyli + i -, czy dobrze lapie ?
Rozumiem, ze przetwornik kupuje tylko w przypadku braku tego ustrojstwa co jest przy liczniku ?

_________________
Pozdrawiam
Michał Dębski
Mercedes R107 560SL '86
Mercedes C140 500CL '96
Mercedes W124 300CE '87 - Sprzedam niestety
Toyota Land Cruiser HDJ100 '00

Tak powinien wyglądać z tym ustrojstwem

_________________
w124 400E 93'
s210 320CDI 00'
w201 3.0 24v 89'

Ok, to ja mam cos takiego, tylko mam jeszcze jeden pin, mam dokladnie tak jak na rysunku.
Pod pin B6 mam cos podpiete, pin 1 i te dwa na dole sa wolne.
Czy mozecie mi lopatologicznie wytlumaczyc jak to podlaczyc, pod ktory pin, czy trzeba dociagnac tam zasilanie, moze jakis prosty schemat ?

_________________
Pozdrawiam
Michał Dębski
Mercedes R107 560SL '86
Mercedes C140 500CL '96
Mercedes W124 300CE '87 - Sprzedam niestety
Toyota Land Cruiser HDJ100 '00

gruby zielono żółty wchodzi do puszki z zegarów jak na rysunku za zegarami i puszki po bokach podpinasz wyjściowe sygnały ok. 6 lub 8 wyjśnie nie pamiętam a zaślepka jest wciskana dwu pinowa + i - w 201 jest na dole obok otwierania maski

_________________
... jasiu powiedz panu co on może panu majstrowi ...

Nic nie rozumiem, musisz jakos bardziej lopatologicznie.
Rozumiem, ze znajduje jakas puszke do ktorej dochodzi gruby zolto-zielony kabel, kabel ten idzie skads z zegarow (skad ?), w tej puszce kabelek z radia podpinam do 6 lub 8 wyjscia, a oco chodzi potem nie rozumiem.

_________________
Pozdrawiam
Michał Dębski
Mercedes R107 560SL '86
Mercedes C140 500CL '96
Mercedes W124 300CE '87 - Sprzedam niestety
Toyota Land Cruiser HDJ100 '00

Niektóre egzemplarze 124 mają więcej urządzeń korzystających z sygnału prędkości. Zaliczają się do nich: klimatyzacja, termometr zewnętrzny (nie każdy), niektóre sterowniki silnika,tempomat.

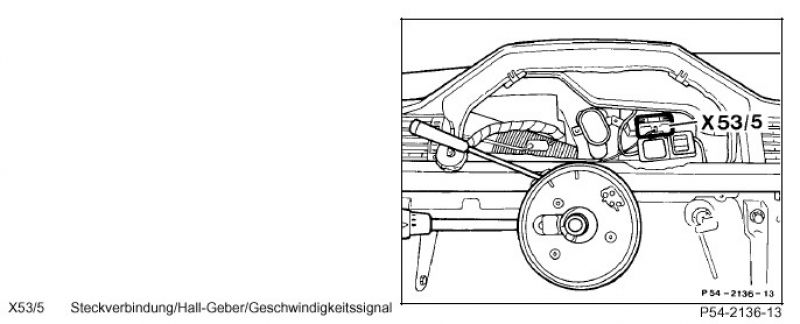

Sygnał z licznika jest natomiast jeden. W związku z tym w takim przypadku montowana jest za licznikiem taka listwa rozdzielająca. Na rysunku oznaczona jest X53/5 i faktycznie od licznika (z hallotronu B6 pin 1) prowadzi do niej kabel zielono-żółty. Gdzie się tam wetkniesz nie ma znaczenia - wybierasz "pierwszy wolny"

ok czyli od b6 prowadze kabelek do radia (tak juz robilem, nic sie nie dzialo), a co z tymi dwoma pinami na dole, mam tam cos podpiac czy tylko ten jeden kabelek i koniec ?
