Witam. Potrzebuję schemat elektryczny ABSu. Po ruszeniu (>10km/h) zapala się kontrolka i tak sobie świeci, chcę się tym zająć ale potrzebuje ten schemat. Nie jestem elektronikiem ale na elektryce się trochę znam więc jakby ktoś przy okazji pomógł...
Jak sprawdzić czujniki, samą opornością?



Auto ma ASD.

_________________
W126 300SE czyli Second Edition

Ex W123 200D

Czujnik ABS nie tylko sprawdza sie na rezystancje cewki, podłącza sie także oscyloskop i sprawdza sie przebieg sygnału napięcia.

_________________
W124 200D - Śnieżyna
W124 300D - Menczysław (ex)
W123 240D - Kruszynka (ex)
Skoda Favorit 135L+LPG (ex) - pierwsza dziewczyna-przeinwestowana, dobrze, że z nią nie wpadłem

Masz w aucie 3 czujniki ABS. Po jednym przy każdym kole z przodu i jeden w tylnym moście. Pierwszy do sprawdzenia jest prawy przód. Oporność ok. 1000-1100 ohmów. Podczas pomiaru ruszaj przewodem czujnika i obserwuj wskazania miernika. Sterownik ABS jest praktycznie bezawaryjny.

Pozdrawiam.

_________________
Mercedes W201 2,5D Turbo 90' - ex -rdza
Mercedes S124 300 TDT 91' - ex -rdza
Opel Frontera 2,8 TDI 96' - ex -silnik od betoniarki
Mercedes W126 500 SEL 88' - ex -prob. z LPG
Mercedes W126 420 SE 87' - ex -prob. z LPG
Mercedes S123 300 TD 81' - ex -rdza

Sprawdziłem tylko przód bo nie mogę znaleźć tyłu .
Lewy Przód ma 1250 Ohm a PP ma 1330 Ohm.
Wyciągnąłem przekaźnik z tego tematu. Jak go rozebrać? Od dołu porozginać czy górę też szarpać?

_________________
W126 300SE czyli Second Edition



Ex W123 200D

Złącze czujnika mostu znajdziesz pod siedziskiem tylnej kanapy. Czarna płaska wtyczka / gniazdko z dwoma pinami. Przy przekaźniku trzeba delikatnie po rozginać rant obudowy i wyciągnąć płytkę. Mam nadzieję, że przy pomiarach czujników porządnie ruszałeś przewodami szczególnie na zginanie na odcinku piasta - uchwyt przy amortyzatorze?

Pozdrawiam.

_________________
Mercedes W201 2,5D Turbo 90' - ex -rdza
Mercedes S124 300 TDT 91' - ex -rdza
Opel Frontera 2,8 TDI 96' - ex -silnik od betoniarki
Mercedes W126 500 SEL 88' - ex -prob. z LPG
Mercedes W126 420 SE 87' - ex -prob. z LPG
Mercedes S123 300 TD 81' - ex -rdza

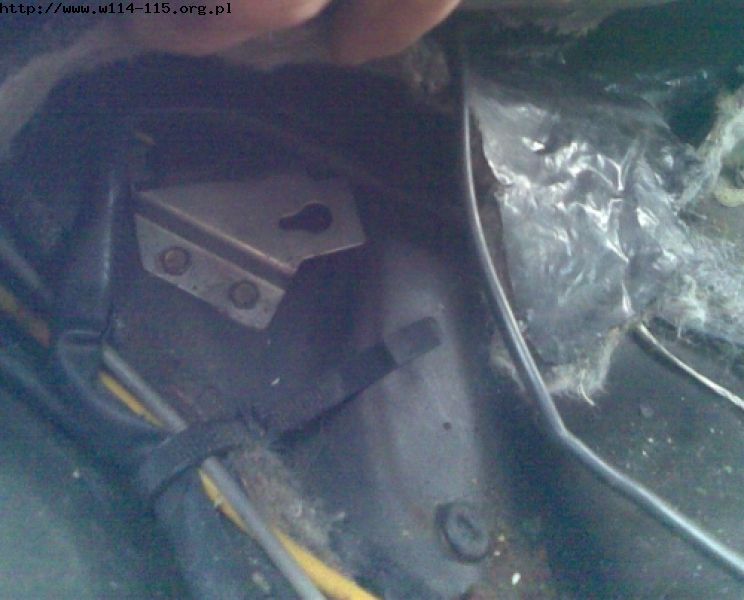

Mam nadzieję że chodzi o tą wtyczkę pod oparciem:
Zdjęcie troche kiepskie


Na wtyczce 650 Ohm a na gnieździe 20 kOhm


Wychodzi problem z czujnikiem z tyłu?
Co jeszcze wchodzi w skład elektryki ABSu?
W przekaźniku przedzwoniłem ścieżki i są OK.

_________________
W126 300SE czyli Second Edition



Ex W123 200D

Wygląda, że czujnik w moście jest sprawny.


W srebrnym przekaźniku ścieżki są z reguły dobre. Najczęściej wina leży po stronie 'zimnych' lutów.

Pozdrawiam.
