722.3 W4A040
https://www.forum.w114-115.org.pl/viewtopic.php?f=25&t=53645		 Strona 1 z 1
Autor:  mark2222 [ pt mar 18, 2011 12:26 pm ]
Tytuł:  722.3 W4A040
Nazbierałem troche materiałów odnośnie skrzyni 722.3, chcę zrobić takie małe kompendium wiedzy dotyczące modeli w jakich była stosowana, czym sie różniły poszczególne wersje itp, zamiennośc stosowanych części, wszelkie uwagi i informacje mile widziane, większośc z was miała pewne styczność z ASB w takim albo innym modelu Mercedesa, więc będę wdzięczny za wszelkie informacje. Przymierzam się do rozbiórki swojej ASB z czysto dydaktycznej strony, bo do końca nie jestem pewiem czy pracowała dobrze. Rownież proszę o nie pisanie postów typu: "zostaw to komu innemu i się nie pchaj" bo nie o to tutaj chodzi. Celem wątku będzie rozbiórka skrzyni 722.3 W4A040 z auta 280SE krok po kroku i postaram się udokumentować w formie fotek działania. Za wszelką pomoc z góry dziękuję ;)
Autor:  mark2222 [ pt mar 18, 2011 12:43 pm ]
Tytuł:  Re: 722.3 W4A040
No to zamieszczam specyfikację znalezioną w necie. Niestety 280SE nie ma na tej liście, więc może ktoś ma informację uzupełniające??

Załączniki:
modele.JPG [ 123.32 KiB | Przejrzano 1293 razy ]
Autor:  mark2222 [ pt mar 18, 2011 1:54 pm ]
Tytuł:  Re: 722.3 W4A040

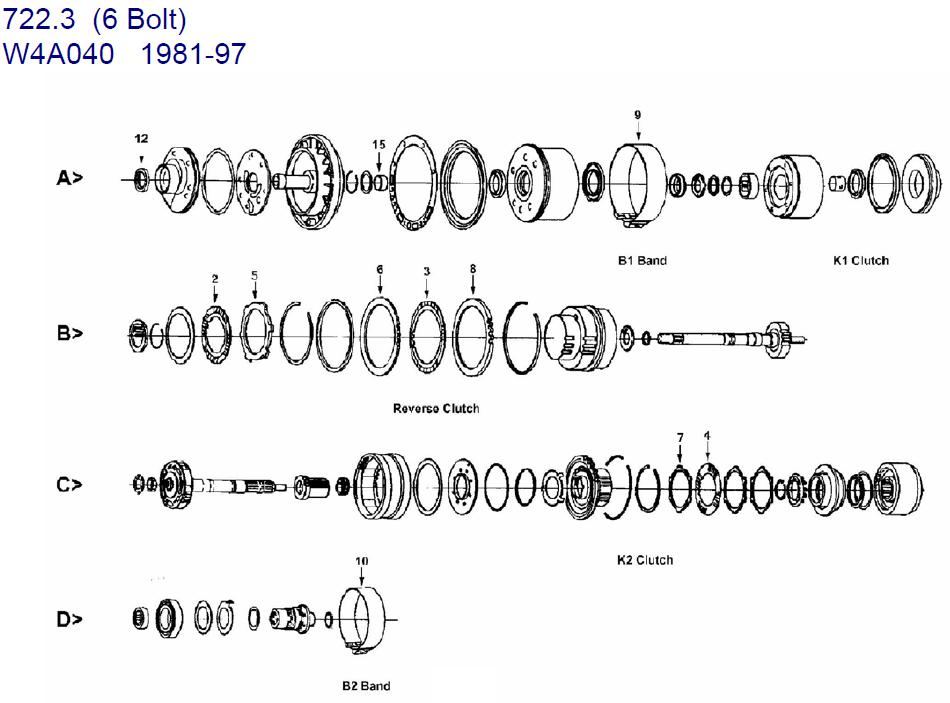

ciąg dalszy;

Załączniki:
schemat1-1.JPG [ 75.34 KiB | Przejrzano 1275 razy ]
schemat1-2.JPG [ 49.83 KiB | Przejrzano 1275 razy ]
schemat1-3.JPG [ 114.36 KiB | Przejrzano 1275 razy ]
schemat1-4.JPG [ 164.42 KiB | Przejrzano 1275 razy ]
schemat1-5.JPG [ 103.08 KiB | Przejrzano 1275 razy ]
Autor:  mark2222 [ pt mar 18, 2011 2:08 pm ]
Tytuł:  Re: 722.3 W4A040

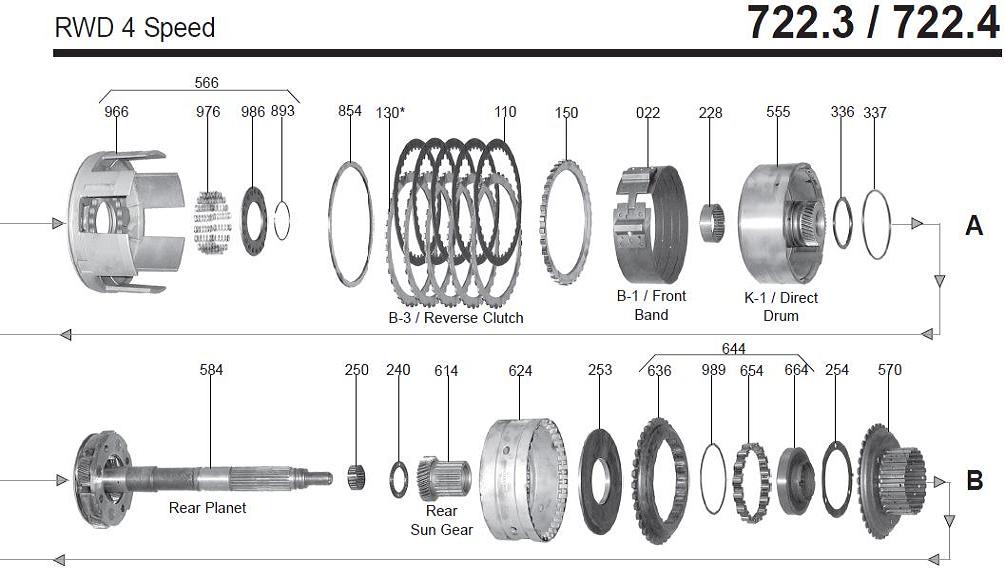

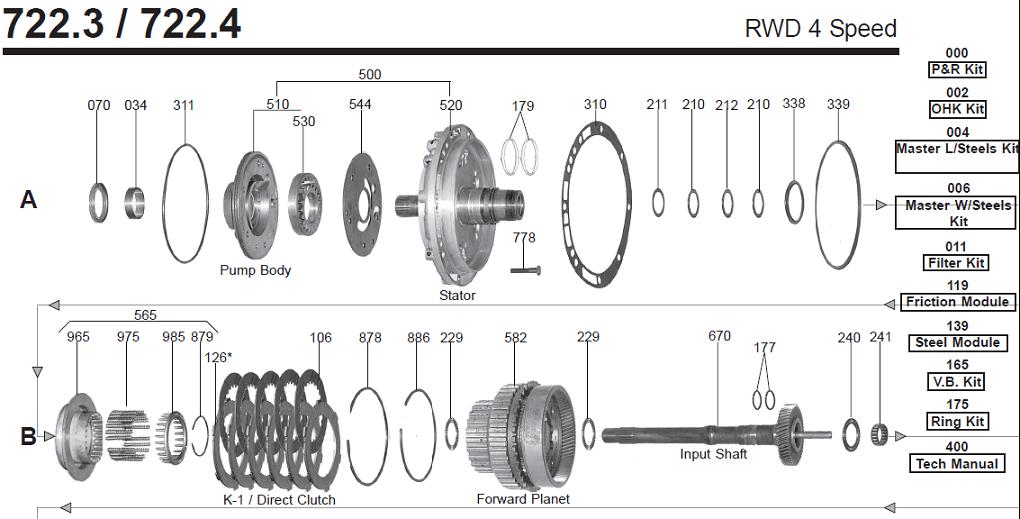

ciag dalszy bardziej przejrzyście:

Załączniki:
schemat1-6.JPG [ 75.49 KiB | Przejrzano 1270 razy ]
schemat1-7.JPG [ 22.77 KiB | Przejrzano 1270 razy ]
schemat1-8.JPG [ 74.64 KiB | Przejrzano 1270 razy ]
schemat1-9.JPG [ 77.06 KiB | Przejrzano 1270 razy ]
Autor:  mark2222 [ pt mar 18, 2011 2:44 pm ]
Tytuł:  Re: 722.3 W4A040
modulatory ciśnienia w zależności od nr skrzyni tak rozumie tą tabelę, tylko nie rozumię tego sformuowania do tej tabeli: Modulator Pressure: Adjusted W/ a gauge no vacuum, in drive @ specified MPH use supplied chart for proper modulator usage & pressures.
Czy może to jest ciśnienie (podciśnienie) przy 31 MPH???

Załączniki:
modulatory.JPG [ 56.19 KiB | Przejrzano 1267 razy ]
Autor:  ukaniu [ pt mar 18, 2011 10:07 pm ]
Tytuł:  Re: 722.3 W4A040
Ciśnienie modulacji na porcie pomiarowym oznaczone w jednostkach PSI ustala się przy odłączonym podciśnieniu od modulatora (no vacum) i podczas jazy z prędkością 31MPH.
kiedyś założyłem podobny wątek na Mercmanii
http://www.mercmania.pl/forum/topics3/6969.htm
Autor:  mark2222 [ pn mar 21, 2011 7:50 am ]
Tytuł:  Re: 722.3 W4A040
Dzięki Ukaniu, w temacie obeznany jesteś ;) w razie czego mogę Cię prosić o korekcję i potwierdzenie informacji??? Twój wątek bardzo pomocny jest, nie będziesz miał nic przeciwko, jeżeli wykorzystam z niego niektóre informację przy tym wątku???. Ja jak narazie zaczynam studiowanie 722.3, do tej pory to z miałem do czynienia jedynie ze skrzynią ZF-a.
Autor:  ukaniu [ śr mar 23, 2011 10:29 pm ]
Tytuł:  Re: 722.3 W4A040
Zabierzesz się za rozgryzanie działania płyty sterującej? to bardzo ciekawe :-)
Ja sobie z pół roku zasypiałem z głową w schematach hydrauliki - lepsze to niż wciągający kryminał do poduszki :-)
Do ostatniej kartki nie wiadomo jaki bieg się załączy [hihi]
