Witam, mam prosbe, potrzebuje kilku zdjec z komory silnika W123 z silnikiem 230 na wtrysku, chcialbym podejrzec jak sa podpiete przewody paliwowe, ciegla gazu(najlepiej caly mechanizm gazu jakby sie udalo ujac) linka skrzyni automatycznej, wiec fajnie jakby to byly zdjecia ze zdjetym filtrem, z gory dzieki.

aha, i jeszcze chcialbym podejrzec jak jest podlaczona pompa paliwa do zbiornika, wiec zdjecia spodu tam gdzie pompa tez mile widziane, bo obawiam sie ze jestem za glupi na schematy z EPC

_________________
Mercedes W123 82r. 2.3CE
ex:
Mercedes W123 78r. 2.3E
Mercedes W124 90r. 3.0D Turbo
Mercedes W123 81r. 2.8E Kombi
Mercedes W123 82r. 2,4D "Taryfa"
Mercedes W123 81r. 2.4D "beczkowóz"
Mercedes W123 78r. 2.4D automat

Pompa paliwa w M102 jest w tym samym miejscu co w M110 wiec w tym temacie wrzucilem dwie foty:
http://www.w114-115.org.pl/forum/viewto ... ht=#375442

Pozdro

_________________
W 123 280E

pompe mam juz zamontowana, tylko chodzi mi o to jak weze sa podlaczone, bo na jednym z Twoich zdjec filtr jest jakby zaslepiony, a w tej ktora ja wsadzilem z filtra wychodzi waz

_________________
Mercedes W123 82r. 2.3CE
ex:
Mercedes W123 78r. 2.3E
Mercedes W124 90r. 3.0D Turbo
Mercedes W123 81r. 2.8E Kombi
Mercedes W123 82r. 2,4D "Taryfa"
Mercedes W123 81r. 2.4D "beczkowóz"
Mercedes W123 78r. 2.4D automat

Też się przyłączę do tej prośby, tylko że ja jestem na tyle głupi ze nie wiem jak idą przewody podciśnienia od przyśpieszacza zapłonu i od trójnika który jest za silnikiem i potem wchodzi do kabiny pod deskę. a także te przy module zapłonowym.

tez mnie zastanawia jedna rzecz - u mnie na przyspieszaczu są dwa wyjścia podciśnienia, a w innych silnikach tego samego typu które oglądałem jest tylko jedno wyjscie, ktore podłącza się przy kolektorze ssącym przy przepustnicy... a drugi? do czego on służy?

_________________
Bo najlepiej to robić to co się chce

W123 230E '76 automat

Polecam książkę "Sam naprawiam" od W201. Tam jest w miarę sensowny opis tych podciśnień przyspieszacza zapłonu.

Postaram się sprawdzić jak to jest u mnie, ale nie mam pewności czy jest dobrze

_________________
http://www.malusie.pl - bodziaki dla niemowląt i koszulki dla dzieciaków
Jeep Grand Cherokee 5.2 '96

ex: W123 D30 '83, W126 E28 '83, S123 E23 '85, W201 E23 '92

No ja mam ksiazke do w124, ale tam nie ma nic sensownego o tych podcisnieniach, a fajnie było by miec pewnosc jak to wszystko ma byc popodłaczane

_________________
Bo najlepiej to robić to co się chce

W123 230E '76 automat

Dlatego nie napisałem że od W124 tylko od W201...

Jest tam opisany silnik M102 w różnych wariantach. Książkę znajdziesz też zeskanowaną w internecie...

_________________
http://www.malusie.pl - bodziaki dla niemowląt i koszulki dla dzieciaków
Jeep Grand Cherokee 5.2 '96

ex: W123 D30 '83, W126 E28 '83, S123 E23 '85, W201 E23 '92

mam jeszcze pytanie, w beczce na lewym nadkolu (patrzac z zza kierownicy) mam zawor, do ktorego powinien byc podlaczony waz podcisnieniowy, nie wiem co tam powinno isc moze ktos z forumowiczow podpowie?

ponizej zamieszczam zdjecie

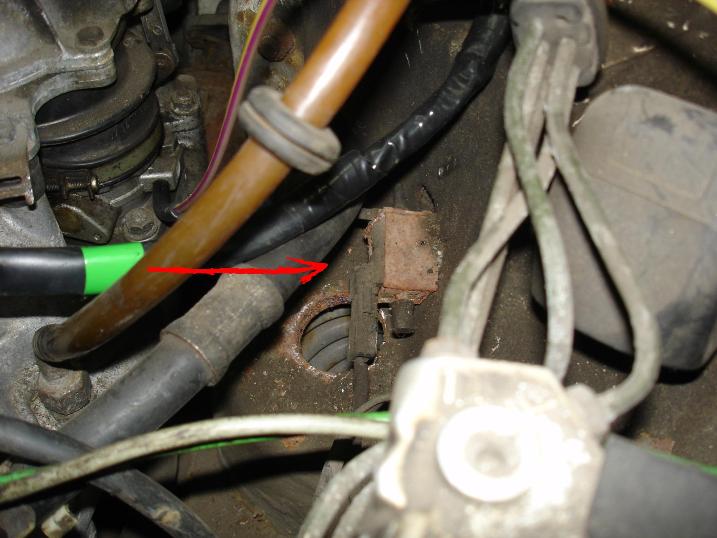

mam jeszcze jedna sprawe, nie wiem do czego powinny byc podlaczone 2 wtyczki, ta z numerem 1 wychodzi gdzies z pod pompy wody, bede wdzieczny za pomoc

_________________
Mercedes W123 82r. 2.3CE
ex:
Mercedes W123 78r. 2.3E
Mercedes W124 90r. 3.0D Turbo
Mercedes W123 81r. 2.8E Kombi
Mercedes W123 82r. 2,4D "Taryfa"
Mercedes W123 81r. 2.4D "beczkowóz"
Mercedes W123 78r. 2.4D automat

no i nikt nie sprawdzi co jest podlaczone pod ten zawor na lewym fartuchu? moze jakies zdjecie z komory silnika?

_________________
Mercedes W123 82r. 2.3CE
ex:
Mercedes W123 78r. 2.3E
Mercedes W124 90r. 3.0D Turbo
Mercedes W123 81r. 2.8E Kombi
Mercedes W123 82r. 2,4D "Taryfa"
Mercedes W123 81r. 2.4D "beczkowóz"
Mercedes W123 78r. 2.4D automat

Do elektrozaworu na lewej podłużnicy podłączone jest główne podciśnienie a drugi króciec leci do plastikowej gruszki Boscha pod kolektorem ssącym. Ta grucha to zawór dodatkowego powietrza, służy do zmniejszania obrotów przy hamowaniu silnikiem.

_________________
S124 E300 TDT '95
W124 500E '92
W124 E320CE ' 95
W124 220E '93
S124 280TE '92
W140 500SE '94

a te dwie wtyczki nie powinny przypadkiem być połączone ze sobą i nie jest to przewód od wentylatora chłodnicy?
